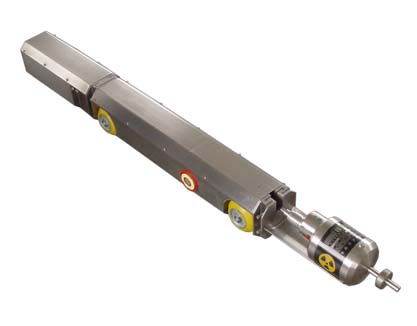

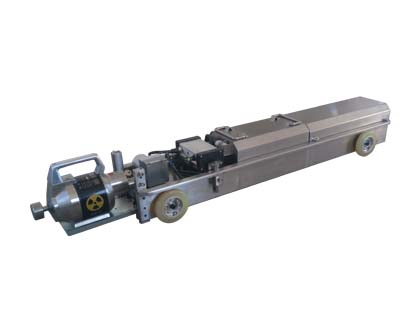

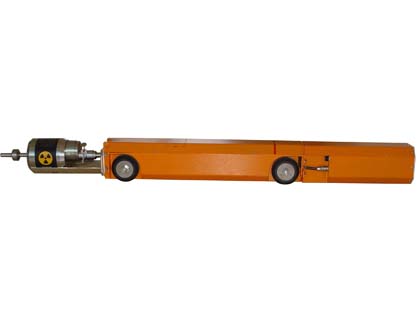

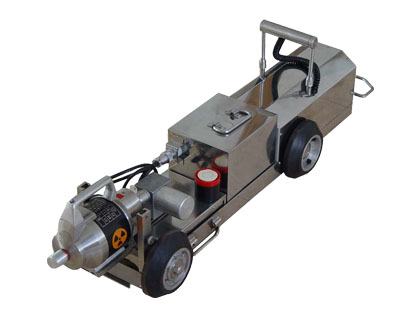

YG-γ100系列
| 项目 | 技术参数 | 备注 | |||
| 设备型号 | YG-γ100- C | YG-γ100- D |
标准γ射线探伤仪 与爬行器配套使用 |
||
| 照透管径范围 | Φ273mm—Φ710mm | Φ159mm—Φ350mm | |||
| 最大穿透厚度 | 5~50mm | 5~20mm | A3钢板 | ||
| 放射源种类 | 192 Ir、75 Se | 75 Se | |||
| 额定装机源强 | 100Ci | 100Ci | |||
| 焦点尺寸 | Φ3.0×3.0mm | Φ3.0×3.0mm | 可按照用户要求订购 | ||
| 辐射角度 | 360°×90° | 360°×90° | 周向光栏 | ||
| 使用温度范围 | -30°~ 70° | -30°~ 70° | |||
| 相对湿度 | ≤90% | ≤90% | |||
| 电池能量 | 24V 、22Ah | 12V 、7Ah | 铅酸蓄电池 | ||
| 电机功率 | 150W连续 | 80W连续 | |||
| 曝光前延时 | 24s | 24s | 人撤离所需安全时间 | ||
| 曝光时间 | 1s~1h（连续可调） | 1s~1h（连续可调） | |||
| 爬坡能力 | 两动：≤27° | 两动：≤27° | |||
| 四动：≤40° | 四动：≤40° | ||||
| 定位误差 | ±5mm | ±5mm | |||
| 爬行距离 | 5Km | 5Km | 往返 | ||
| 爬行速度 | 12m/min~16m/min | 12m/min~16m/min | |||
| 转弯半径 | ≥7D | ≥10D | 随管径变化 | ||
| 重量 | 整车重 | 38Kg | 整车重 | 35Kg | 车体+电池+源机 |
| γ射线探伤仪 | 18Kg | γ射线探伤仪 | 9Kg | ||
| 磁定位器 | 2.8Kg | 磁定位器 | 2.8Kg | 磁信号发生装置 | |
| 外形尺寸 | 1.3m×0.12m×0.12m | 1.2 m×0.11 m×0.11 m | |||
| 磁定位器 | 尺寸：255×113×155 | 尺寸：255×113×155 | 磁信号发生装置 | ||
| 最大穿透管壁厚度：25mm | 最大穿透管壁厚度：25mm | ||||
| 项目 | 技术参数 | 备注 | |||
| 设备型号 | YG-γ100-A | YG-γ100-B |
标准γ射线探伤仪 与爬行器配套使用 |
||
| 照透管径范围 | Φ700mm—Φ1200mm | Φ380mm—Φ1016mm | |||
| 最大穿透厚度 | 5~50mm | 5~50mm | A3钢板 | ||
| 放射源种类 | 192Ir、75Se | 192Ir、75Se | |||
| 额定装机源强 | 100Ci | 100Ci | |||
| 焦点尺寸 | Φ3.0×3.0mm | Φ3.0×3.0mm | 可按照用户要求订购 | ||
| 辐射角度 | 360°×90° | 360°×90° | 周向光栏 | ||
| 使用温度范围 | -30°~ 70° | -30°~ 70° | |||
| 相对湿度 | ≤90% | ≤90% | |||
| 电池能量 | 24V 、22Ah | 24V 、22Ah | 铅酸蓄电池 | ||
| 电机功率 | 150W连续 | 150W连续 | |||
| 曝光前延时 | 24s | 24s | 人撤离所需安全时间 | ||
| 曝光时间 | 1s~1h（连续可调） | 1s~1h（连续可调） | |||
| 爬坡能力 | 两动：≤27° | 两动：≤27° | |||
| 四动：≤40° | 四动：≤40° | ||||
| 定位误差 | ±5mm | ±5mm | |||
| 爬行距离 | 5Km | 5Km | 往返 | ||
| 爬行速度 | 12m/min~16m/min | 12m/min~16m/min | |||
| 转弯半径 | ≥5D | ≥5D | 随管径变化 | ||
| 重量 | 整车重 | 45Kg | 整车重 | 42Kg | 车体+电池+源机 |
| γ探伤仪 | 18Kg | γ探伤仪 | 18Kg | ||
| 磁定位器 | 2.8Kg | 磁定位器 | 2.8Kg | 磁信号发生装置 | |
| 外形尺寸 | 1.5m×0.15m×0.14m | 1.4m×0.13m×0.13m | |||
| 磁定位器 | 尺寸：255×113×155 | 尺寸：255×113×155 | 磁信号发生装置 | ||
| 最大穿透管壁厚度：34 | 最大穿透管壁厚度：3 | ||||
